Стропильная система крыши по технологии MiTek. Производство и монтаж.

Стропильная система- это несущий каркас крыши, который воспринимает все нагрузки: вес кровельного покрытия, снеговые и ветровые нагрузки и передаёт их на стены и фундамент. В состав стропильной системы кровли входят: мауэрлат, стропильные фермы, обрешётка и контробрешётка. От правильного проектирования и монтажа зависит долговечность и безопасность всей крыши.

Наша компания «Белхаус» более 25 лет производит и устанавливает стропильные системы заводского производства по технологии MiTek.

В основе технологии MiTek лежат два главных компонента: точный компьютерный расчет и особый способ соединения деревянных деталей на МЗП.

Вместо классических гвоздей, болтов или саморезов используются металлические зубчатые пластины (МЗП). Это стальные пластины с выдавленными в них шипами-зубьями.

При сборке фермы такая пластина не забивается молотком, она вдавливается в древесину мощным гидравлическим прессом одновременно с двух сторон узла.

В результате получается монолитное соединение. Зубья пластины намертво «сшивают» волокна дерева, не расщепляя их. Разорвать или расшатать такой узел в готовой конструкции практически невозможно.

Такой метод позволяет повысить несущую способность ферм, создавать стропильные системы любой конфигурации и любого размера. Наши стропильные фермы на МЗП используются при строительстве частных домов, промышленных, коммерческих и сельскохозяйственных зданий.

Состав стропильной системы





Элемент
Функция




Мауэрлат
Обвязочный брус по периметру стен; принимает нагрузку от стропил и передаёт на стены


Стропильные фермы
Основной несущий элемент; в системе MiTek заменяют традиционные стропильные ноги


Конёк
Верхний горизонтальный элемент; в фермах MiTek конёк формируется геометрией самой фермы


Обрешётка
Настил поверх стропил; шаг зависит от типа кровельного покрытия


Контробрешётка
Рейка вдоль стропил; создаёт вентиляционный зазор между мембраной и обрешёткой


Гидроизоляционная мембрана
Защищает утеплитель и деревянные элементы от конденсата и осадков

Элемент	Функция
Мауэрлат	Обвязочный брус по периметру стен; принимает нагрузку от стропил и передаёт на стены
Стропильные фермы	Основной несущий элемент; в системе MiTek заменяют традиционные стропильные ноги
Конёк	Верхний горизонтальный элемент; в фермах MiTek конёк формируется геометрией самой фермы
Обрешётка	Настил поверх стропил; шаг зависит от типа кровельного покрытия
Контробрешётка	Рейка вдоль стропил; создаёт вентиляционный зазор между мембраной и обрешёткой
Гидроизоляционная мембрана	Защищает утеплитель и деревянные элементы от конденсата и осадков

Как происходит сборка стропильных ферм на заводе?

Создание вашей будущей крыши на нашем производстве проходит в несколько этапов, где полностью исключен риск человеческой ошибки:

Компьютерное проектирование. На основе вашего архитектурного решения наши инженеры в специализированной программе создают 3D-модель стропильной системы. Программа высчитывает снеговые, ветровые нагрузки и эксплуатационные нагрузки, определяет нужное сечение доски и размер каждой соединительной пластины.
Точная нарезка. Детали будущих ферм нарезаются из сухой строганой древесины на автоматизированных линиях под строго заданными углами, что обеспечивает идеальное прилегание элементов друг к другу. Все деревянные элементы обрабатываются огне-биозащитой.
Прессование узлов. Нарезанные детали выкладываются на специальные монтажные столы (кондукторы), которые жестко фиксируют форму будущей фермы. Сверху и снизу на стыки укладываются зубчатые пластины MiTek. По столу проезжает многотонный пресс, который равномерно вдавливает пластины в дерево.
Маркировка и упаковка. Каждая готовая ферма получает маркировку согласно сборочному чертежу, чтобы строители на участке точно знали, в каком порядке их устанавливать.
Мы используем древесину камерной сушки влажностью не более 18%, сорт С24 по ГОСТ 8486. Расчёт нагрузок выполняется в соответствии с СП 20.13330.2022 (нагрузки и воздействия) и СП 64.13330.2017 (деревянные конструкции). Нормативный срок службы конструкций не менее 50 лет.

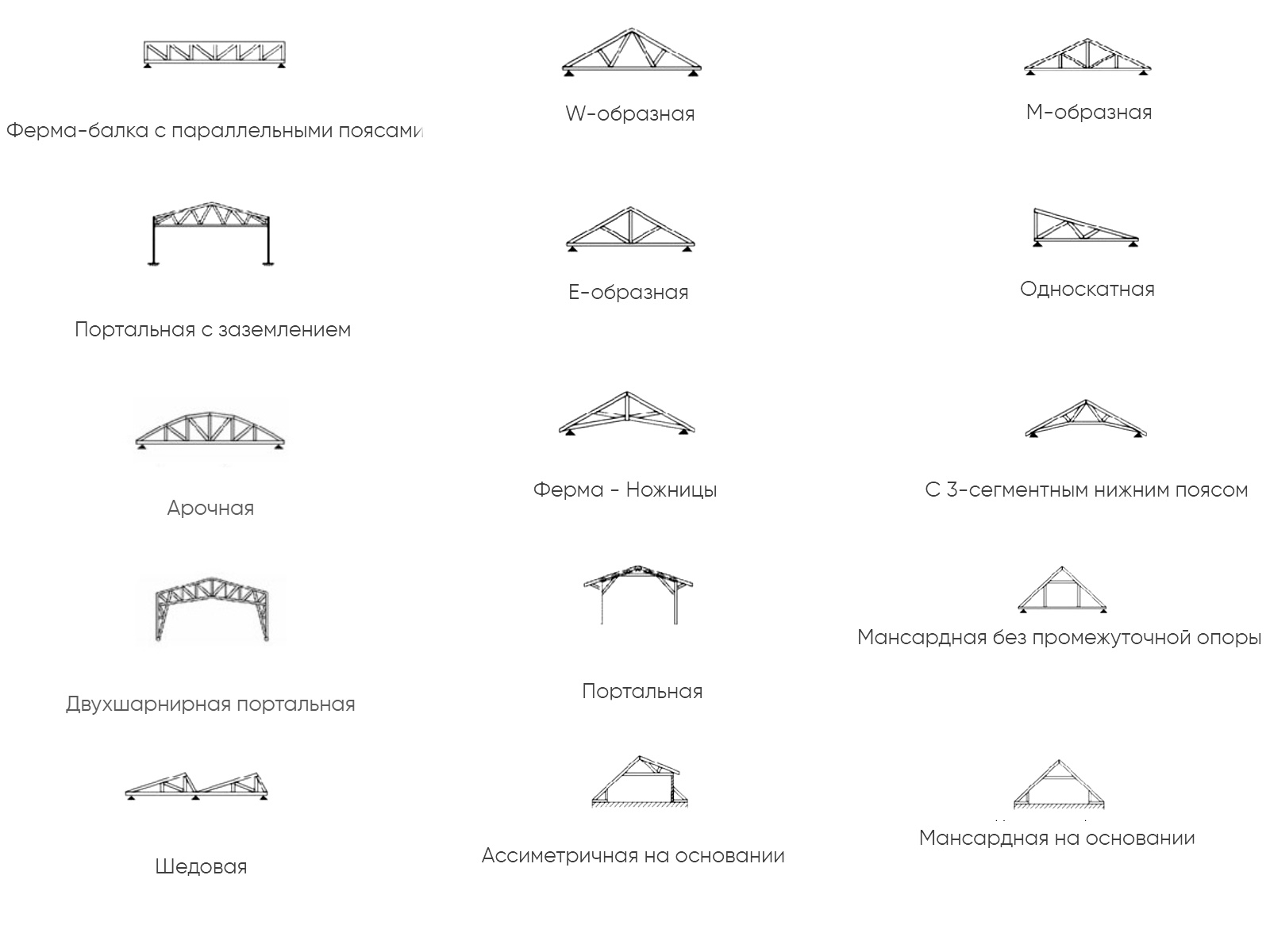

Свобода архитектурных форм

Технология MiTek снимает любые ограничения. Мы производим фермы для стропильных систем кровли с перекрытием пролётов до 30 метров без промежуточных опор:

Односкатные крыши — современное решения для стильных коттеджей и пристроек.
Двускатные крыши — наиболее распространённый тип в загородном строительстве. Стропильная система двускатной крыши (она же стропильная система двухскатной крыши) состоит из двух наклонных скатов, сходящихся в коньке. В исполнении MiTek фермы рассчитываются под конкретный угол наклона, снеговую и ветровую нагрузку вашего участка. Монтаж занимает 1 день.
Вальмовые (четырёхскатные) крыши- конструкции со скатами со всех четырёх сторон. Стропильная система вальмовой крыши значительно сложнее двускатной, требует расчёта диагональных (накосных) рёбер и угловых ферм. Технология MiTek позволяет рассчитать и изготовить все угловые элементы с точностью до миллиметра, исключая ошибки ручной подрезки на участке.
Мансардные и ломаные крыши для тех, кто хочет получить максимум полезной жилой площади под крышей.
Многощипковые крыши со сложной геометрией, пересекающимися скатами, ендовами и кукушками.
Большепролетные фермы для зданий промышленного и гражданского назначения (магазины, стадионы, театры, ангары и т.д.)

MiTek vs. классическая стропильная система ручной сборки





Параметр
Классическая рубленая система
Стропильная система MiTek




Точность
Зависит от квалификации плотника
ЧПУ-раскрой, допуски — доли мм


Соединения
Гвозди, скобы, врубки — ослабевают
МЗП под 50-тонным прессом — монолит


Пролёт без опор
До 4–6 м (классические стропила)
До 30 м и более


Скорость монтажа
5–10 дней на сложную кровлю
1–2 дня: фермы готовы, только монтаж


Погодная зависим.
Простои при дожде и морозе
Производство в сухом цеху круглый год


Документация
Чертёж в лучшем случае
Сборочный чертёж + маркировка каждой детали


Контроль качества
Субъективный, на месте
Заводской ОТК каждой фермы до отгрузки

Параметр	Классическая рубленая система	Стропильная система MiTek
Точность	Зависит от квалификации плотника	ЧПУ-раскрой, допуски — доли мм
Соединения	Гвозди, скобы, врубки — ослабевают	МЗП под 50-тонным прессом — монолит
Пролёт без опор	До 4–6 м (классические стропила)	До 30 м и более
Скорость монтажа	5–10 дней на сложную кровлю	1–2 дня: фермы готовы, только монтаж
Погодная зависим.	Простои при дожде и морозе	Производство в сухом цеху круглый год
Документация	Чертёж в лучшем случае	Сборочный чертёж + маркировка каждой детали
Контроль качества	Субъективный, на месте	Заводской ОТК каждой фермы до отгрузки

Как мы работаем с заказчиком?

Проект.

Мы обсуждаем ваши пожелания и проектируем стропильную систему крыши под ваш конкретный дом с учетом типа кровельного покрытия (будет ли это легкая металлочерепица или тяжелая натуральная керамика).

Производство.

Изготавливаем комплект на заводе в строгом соответствии с чертежами.

Доставка.

Готовый набор стропильных ферм аккуратно загружается в еврофуру и доставляется прямо на ваш участок.

Монтаж.

На стройплощадку приезжает «конструктор LEGO для взрослых». Строителям остается только выгрузить фермы и смонтировать их по инструкции. Никакой подрезки, никаких гор опилок и строительного мусора. Монтаж стропильной системы крыши занимает 1-2 дня против 10-20 дней при традиционной ручной сборке. Заводские условия позволяют достичь такого уровня качества и точности сборки, который физически невозможно повторить прямо на стройплощадке с помощью ручного инструмента.

Стропильная система каркасного дома

Стропильная система каркасного дома- особый случай, где жёсткость и точность имеют ещё большее значение. Каркасный дом не имеет тяжёлых несущих стен, способных компенсировать неточности в кровельном каркасе. Фермы MiTek идеально совместимы с каркасными стеновыми панелями нашего производства: они рассчитываются в едином проекте, поставляются вместе с домокомплектом и монтируются как единая конструктивная система без подрезок и подгонок на месте.

❓ Что такое стропильная система и из чего она состоит?

Стропильная система- несущий каркас крыши, воспринимающий нагрузки от кровельного покрытия, снега и ветра. В состав входят: мауэрлат, стропильные ноги (или фермы), конёк, обрешётка, контробрешётка и гидроизоляционная мембрана. В системах MiTek традиционные стропильные ноги заменены заводскими фермами на МЗП.

❓ Чем стропильная система крыши MiTek отличается от классической рубленой?

Классическую стропильную систему собирают вручную из обрезного бруса прямо на участке, точность зависит от плотника. Система MiTek изготавливается на заводе с ЧПУ-точностью: детали не нуждаются в подрезке, узлы соединены МЗП под давлением 50-тонного пресса. Монтаж занимает 1-2 дня вместо 10-20.

❓ Какая стропильная система лучше для двускатной крыши?

Стропильная система двускатной крыши (двухскатной) на заводских фермах MiTek- оптимальный выбор. Фермы рассчитываются под конкретный угол и снеговую нагрузку вашего региона, перекрывают пролёты до 30 м без опор и монтируются за 1 день. Сечение и шаг ферм определяет расчётная программа MiTek, исключая ошибки.

❓ Как устроена стропильная система вальмовой крыши?

Стропильная система вальмовой крыши одна из самых сложных: четыре ската, диагональные (накосные) рёбра и угловые фермы. MiTek позволяет рассчитать и изготовить все угловые элементы с точностью до миллиметра. Угловые фермы поставляются в готовом виде, строителям не нужно подрезать их на месте.

❓ Какая стропильная система нужна для каркасного дома?

Стропильная система каркасного дома проектируется в едином комплексе с каркасными стеновыми панелями. Фермы MiTek идеально совместимы с нашими стеновыми панелями: они рассчитываются в одном проекте, поставляются вместе с домокомплектом и монтируются без подгонок.

❓ Каков срок службы стропильной системы MiTek?

Нормативный срок службы конструкций MiTek не менее 50 лет. Используется древесина камерной сушки влажностью ≤18%, обработанная огнебиозащитными составами. МЗП-соединения не ослабевают со временем и не требуют подтяжки, в отличие от гвоздевых и болтовых соединений.
